火花探测器在替代燃料（RDF/SRF 固体替代燃料）行业的应用

替代燃料主要为水泥窑、热电厂、固废处置厂使用的垃圾衍生燃料 RDF、固体回收燃料 SRF，由废塑料、织物、纸、橡胶等混合固废破碎制成，最大风险不是明亮火花，而是金属摩擦、锂电池破碎产生的阴燃热颗粒（暗红火粒），一旦进入布袋除尘器、料仓极易起火甚至粉尘爆炸；火花探测熄灭系统属于前置主动防控，是水泥协同处置、固废制备项目常用安全配套。

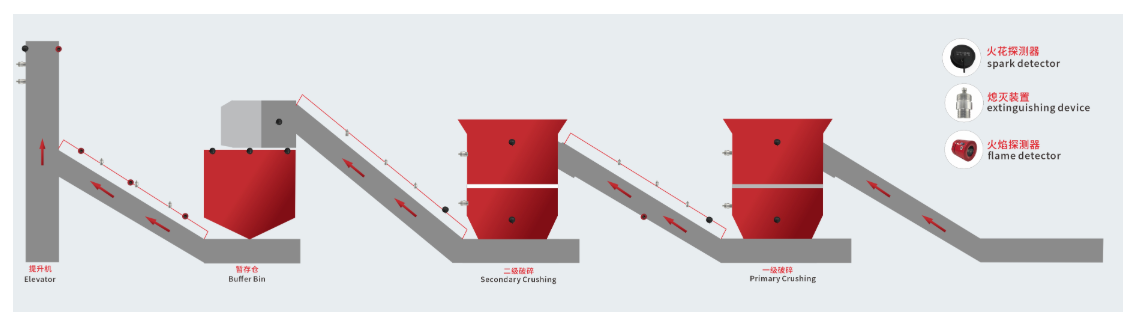

一、应用场景与工艺点位

适用工艺段

1. 撕碎 / 破碎机出口（最高风险点）：金属杂质、电池被撕碎摩擦，产生大量高温阴燃颗粒，是火种源头；探头安装在破碎机下游风管 / 溜槽。

2. 筛分、风选后端除尘风管：轻组分纤维粉尘随气流进入除尘管道。

3. 气力输送管线：替代燃料高速风送（风速 20~28m/s），火种随物料远距离输送。

4. 除尘器进口总管：最后一道防护，阻止火种进入布袋仓。

  5.入窑 / 入锅炉前输送管道：防止回火或前置火种送入窑前料仓。

安装原则：探头在上游，熄灭喷头布置在探头下游，中间无弯头、无变径；需要根据管道风速计算探头与喷头安全距离，保证热颗粒在抵达除尘器前完成熄灭。

二、系统工作原理

整套为火花探测 + 自动熄灭 + 联锁联动一体化系统，不是单独报警探头：

1. 宽波段红外探头：识别可见光火花 + 300℃以上无可见光的阴燃热颗粒（替代燃料工况核心，普通可见光探头直接漏报）；

2. 毫秒级信号传输，系统总响应≤100ms；

3. 触发后，控制单元启动高压雾化喷水熄灭（专用防堵喷头，防止纤维缠绕堵塞）；

4. 同步输出：声光报警、4-20mA/Modbus 信号接入 DCS，联动皮带停机、锁风阀关闭、除尘风机联锁；

5. 事件存储：记录报警时间、探头编号、动作记录，满足安评、验收追溯要求。

三、替代燃料工况特殊难点（区别于木业）

1. 物料复杂：混杂塑料、纺织纤维、金属碎屑、锂电池残片，持续产生暗热阴燃颗粒；

2. 粉尘 + 油污 + 纤维多：探头镜片极易快速糊住，压缩空气自动吹扫是必备配置，无吹扫的探头 1~3 个月失效；

3. 喷头易堵：普通喷淋头容易被长纤维缠绕，必须选用防堵、自清洁雾化喷头；

4. 误报控制难：物料本身自带红外辐射、管道温度波动，需要自适应阈值算法抑制误喷水；

5. 防爆要求高：管道内部属于 20/21 粉尘防爆区域，探头、控制箱需要CNEx 粉尘防爆证书；出口项目配套 ATEX/CE。

四、系统组成

1. 红外防爆火花探头（带自动空气吹扫组件）

2. 防爆主控柜（PLC 触控，日志存储、通讯接口）

3. 熄灭单元：电磁阀、防堵雾化喷头、恒压供水机组

4. 联动输出模块：继电器 / 485 通讯，联动急停、锁风阀、DCS

5. 声光报警器、压力反馈、水流监测

五、应用价值

✅ 安全价值：主动拦截火种，避免布袋除尘器火灾、料仓阴燃、粉尘爆炸，降低人员与设备重大事故风险；水泥、固废项目安评、环评、安全生产验收经常要求配置； ✅ 生产价值：提前预警，减少重大火灾导致长时间停产；事件记录便于事故溯源； ✅ 合规保险：很多水泥厂、固废处置项目保险方要求配套火花探测熄灭系统。

六、选型要点（替代燃料专用）

1. 优先宽红外探头，支持阴燃热颗粒检测，不要选用普通木工可见光探头；

2. 强制配套镜头自动吹扫；

3. 喷头选型防堵雾化款，管道风速做水力计算，匹配熄灭距离；

4. 防爆资质：CNEx 粉尘防爆；出口项目增加 ATEX；

5. 通讯：支持 Modbus、4-20mA，对接窑系统 DCS；

6. 算法：支持自适应阈值，减少高温物料带来的误报。

七、国内主流应用厂家

• 山东铭亿电气 MSE 系列：大量水泥 SRF/RDF 替代燃料、固废协同处置项目，抗积灰探头、防堵喷头，支持 CNEx+CE，适配气力输送长管线多点组网；

八、配套安全方案（不能只装火花系统）

火花探测熄灭属于预防性防护，需要和其他防爆设施配套：金属除铁器（前置去除金属，减少火花产生）、泄爆片、无焰泄放、隔爆阀、料仓温度监测，形成完整粉尘防爆体系。
