温度传感器及配件

功能：除尘器温度检测，轴温检测。

温度内部接线，请按端子排指示进行连接

温度传感器安装步骤：

1，在除尘器上用开孔器开出安装孔。

2，将安装配件拧在温度传感器上，配件上的螺丝向外，螺纹用生料带缠绕进行密封。

3，将安装好的温度传感器插入安装孔，并用自攻丝进行固定。

4，在配件与除尘器接触位置打上结构胶，进行外部密封。

压力变送器及配件

功能：气源压力检测，水压检测。

压力传感器安装步骤：

1，在气源或水源位置分出接口位置，气源处可以使用我们提供的配件，将气线断开接入三通，再接上我们的配件和压力传感器。

2，将压力传感器的上盖打开按照端子排指示将“1”，“2”端子与主机的端子排连接即可。

3，水压检测时需要把M20螺母焊在原有管道上。将传感器与螺母连接即可。不建议使用我们给提供配件直接连接。

压力变送器安装示意图：

转速传感器及配件

功能：卸灰阀转速检测，刮板机转速检测等。

转速传感器安装步骤：

1，在卸灰阀等转动轴上安装磁铁，注意磁铁不能安装在转动轴的中心位置，确保磁铁安装相对牢固。

2，在非转动位置固定好我们提供的支架，并将支架折合成与磁铁间距1cm。

3，将传感器安装在支架上，调整间距，使传感器与支架保持在0.5cm左右。

4，将传感器上的3个线按照主机的接线端子指示进行连接。

5，请确认，转动轴在运行时磁铁会间歇性与传感器靠近。当主机通电后，可以很明晰观察到当磁铁靠近传感器时，传感器后方的灯会亮，磁铁离远传感器灯会灭。

转速传感器安装示意图：

压差传感器：

功能：除尘压差检测，负压病房检测等

压差传感器安装步骤：

1，压差传感器一般放置在主机中，传感器有两个端口，分别是“高压”和“低压”端，接线时需要使用8#的气线。

2，在除尘器的进风口和出风口用6#钻头打孔，将配件的长端插入，并用自攻丝固定，打结构胶进行密封。

3，将高压端接除尘器的出气口，低压端接除尘器的进气口，中间使用8#气线进行连接。

4，主机正常开机后可以看到压差显示位置有数值变动。

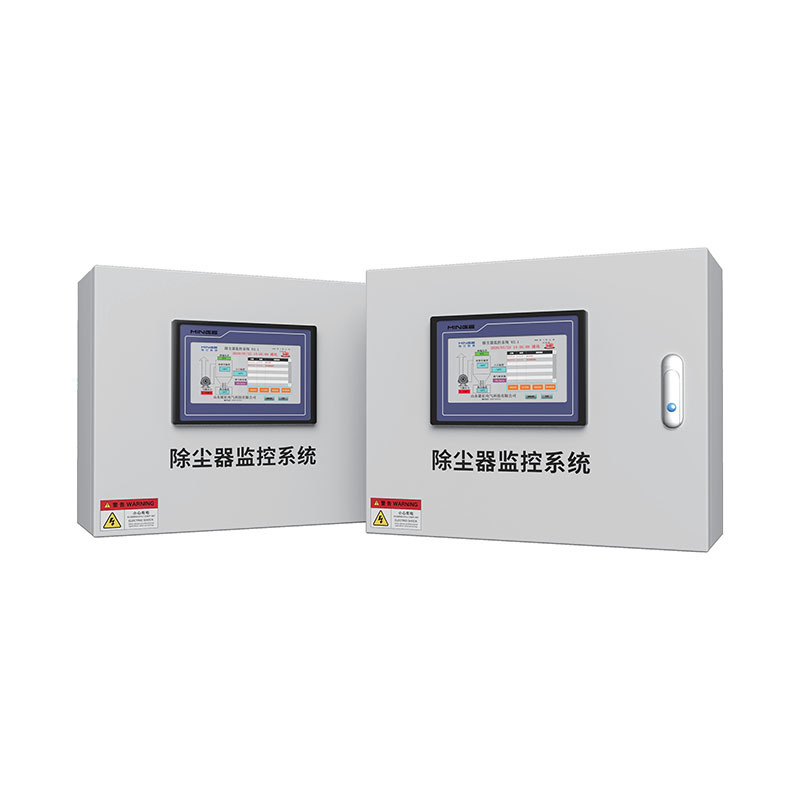

除尘器监控系统功能可定制，除以上温度，压力，压差，锁气卸灰故障监测外，还可增加轴温，提升机防跑偏，料位，风速，流量等，各功能均可联锁风机。
