MSE-S600总线制火花探测系统简介
时间:2022-07-12 13:39:18浏览量:1461

4.1系统介绍

MSE-S600系列火花探测系统采用高灵敏度火花探测器,准确判断火花信号,并将火花信号快速上传至火花报警控制器;火花探测报警控制器实现火花信号的分析处理,并完成报警功能,启动声光报警器、启动熄灭装置,可预留报警输出接口用来联动设备等。

熄灭装置采用高压惰性气体熄灭的办法实现,现场铺设气管连接至二氧化碳气瓶,火花探测报警控制器控制熄灭装置启动实现自动火花熄灭工作,气体压力要求大于6kg/cm2。

火花报警控制器采用集中管理的方式实现多组探测器的统一管理,为实现每一组探测和熄灭系统的独立管理和执行时间最小化控制,采用分组独立探测控制,火花探测报警控制器集中管理的方式实现。

火花探测报警控制器实时显示每一组探测器的实时探测和状态信息,在人机显示界面中集中显示,并实现对每一组探测器的报警和熄灭时间进行控制,同时控制器具有历史记录功能,可随时查看控制器的报警和操作记录。

生产车间内为防爆环境,所选用的所有设备均需要满足现场的防爆要求。

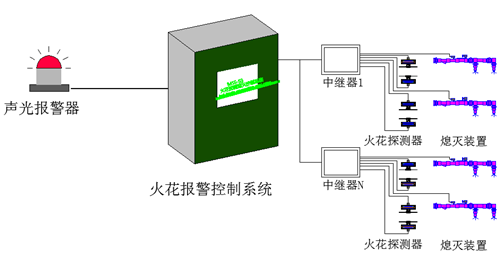

火花探测报警控制器集中管理结构图

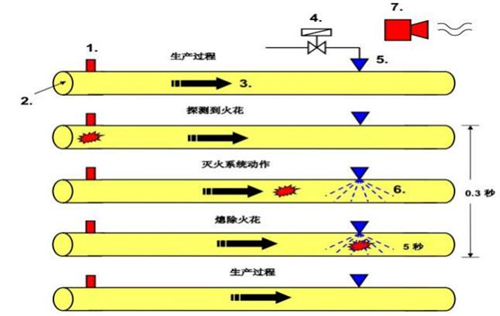

MSE-S600-12A系列管道火花探测报警熄灭系统,通过安装在输送管道壁的火花探头,有效地捕捉管道中引燃源(火花)发出的红外线,在随后相应距离(基于粉尘或物料的输送速度)处,安装熄灭装置;当控制系统发现火花后,报警单元快速启动熄灭装置,高压大流量的雾化喷头对引燃源(火花)进行熄灭,同时发出报警通知,整个过程仅需要几微秒。特殊设计的高压防堵喷头具备精准的喷射角度和雾化效果,保证了熄灭介质对整个管道的覆盖,并且无需大量喷射。在熄灭火花的同时并不会对您的管道、除尘、滤网等设备造成影响。同时,独特设计的高压防堵喷头具备防堵特点,可有效防止物料对喷射孔的堵塞。同样的熄灭模块可用于其他行业熄灭。如金属加工行业,可通氮气或二氧化碳进行火花的熄灭。火花结束后,系统便自动停止熄灭作业。全程无需人工干预和操作,也无需中断您的生产作业,满足您的连续生产的需求。同时,系统具备联动输出点(继电器无源常开或常闭触点),最大程度兼容现有的PLC、除尘风机控制器,进行后续联动措施。由于红外线的穿透能力很强,所以我们的设备即使在很脏的环境也可以准确的检测到火花。


4.2产品特点

MSE-S600-12A系列管道火花探测系统拥有完善可靠的自检系统。在检测管道内火灾隐患的同时,不断地定期检测所有模块的健康状况,保证整套系统的良好运行。如果系统发现有损坏、断线、等故障,可快速定位显示,并报警通知用户。

MSE-S600-12A系列管道火花探测系统基于真正的模块化设计,使得系统可以灵活地满足客户需求,并为客户节约成本。同时,模块化设计使得客户后续在原有设备上扩展成为可能,并极为方便。模块化设计使得设备部件的维修、更换和升级也更为简便。

MSE-S600-12A系列火花探测系统采用先进的光电检测技术、信号处理技术、嵌入式技术、计算机通讯技术和优秀的软件架构。其核心模块的设计、开发和调试,都借鉴国外相关知名设备的应用经验。

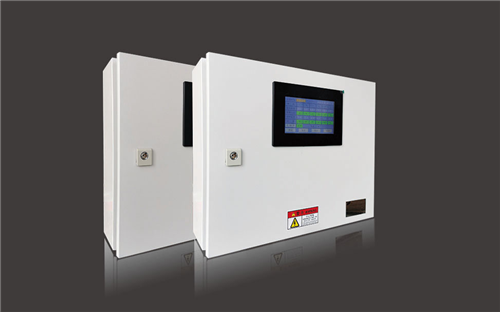

4.3火花报警控制器


火花报警控制器是MSE-S600-12A系列火花探测报警熄灭系统的核心。采用全彩触摸屏作为显示界面;实时信息保存功能可完整保存设备的操作运行记录;可定制的防爆结构,满足现场的防爆要求。内置高性能32位ARM芯片配合嵌入式操作系统,使系统运行稳定可靠,且具有任务实时处理能力。控制器完成火花信号检测、熄灭任务执行、报警任务执行、自检任务、人机交互、和记录所有报警事件。本产品具有以下优势:

1、采用高性能的ARM芯片,火花响应速度在毫秒(ms)级别。软件采用实时操作系统,零死机风险,确保火花即刻反应。系统具备多任务的处理能力,为监控和处理每个区域的火灾隐情提供了并发的技术保障,同时节约您的投资成本。

2、熄灭作业自动启停,系统一旦探测到火花,就自动开始熄灭作业,一段时间后自动停止熄灭作业;生产线可以继续运行,不需要停止,也无须人工干预,最大程度地提高了生产效率;这种特殊功能正是该系统区别于一般安防系统的地方。

3、高品质人机交互体验,高清触摸液晶显示屏,LED背光;图形化操作界面,简单易用;表面强化电阻触摸屏,精准、耐脏、耐磨。

4、详细的事件记录。可存储多达3200条的数据,不但为事后分析提供了可靠的依据,更为今后更好的生产提供了有效的参考。详细记录了火花发现的时间、地点、数量、持续时间,熄灭作业的开始时间、停止时间、作业地点,系统周期性自检的结果,各个子系统的运行状况。所有这些记录掉电依然可以保存,不会丢失您的任何信息,而且记录可以导出到内存卡中。

5、完善可靠的自检系统,在检测管道内火灾隐患的同时,不断地定期检测所有模块的健康状况,保证整套系统的良好运行;如发现损坏、断线等故障,可快速告警,通知用户。

6、可配置的联动措施,系统配有继电器,用户可以根据实际需求配置联动继电器输出;继电器可以配合用户的除尘设备或生产线,采取进一步措施。

7、每个输出点均有保险丝,确保无短路风险。我们在每个报警控制器内附带备用保险丝,贴心备用。在发生短路后,可立刻换上备用保险丝。

4.4技术参数

输入电源

AC220V

功耗

< 30W

显示

7吋液晶触摸屏

防爆等级

ExDIIBT6

工作环境

(-20 -- +60)℃

输出信号

无源开关量

通道数量

2通道

联动输出

1通道

响应时间

<0.3S

报警方式

声光报警

4.5火花探测器产品介绍

MSE-T3型火花探测器安装在输送管道壁上,有效地捕捉管道中火花发出的红外线。即使火花隐藏在稠密的物料中,火花探测器也能灵敏地捕捉到火花。花探测器具有以下优势:

1、探测灵敏。在研究各类火花的特征光谱曲线的基础上,选择对应的高速光敏原件,匹配探测波长范围。探头能够探测到最小的火花和炽热颗粒,具有高度的灵敏性;同时,探测系统能够穿过高密度的物料、尘埃进行探测。

2、采用光电检测技术。非接触检测,不对被检测对象有任何的干扰,不会影响正常的生产流程;同时具备灵敏度高、稳定性好、功耗低、寿命长等优点,适合工业级的不间断工作。

3、广角探测设计。仅用两个探头就能完全覆盖管道。

4、外壳坚固。探头外壳采用航空铝材料和不锈钢,轻巧坚固,耐氧化、耐腐蚀。配合专门设计的防水槽和密封圈,使得外壳整体达到了IP67防护等级,可用于户外的严苛环境。醒目的外层红(黄)色涂装,使您一看便知探测点的所在。

5、安装快速。探头安装采用专门的连接件,使得安装非常容易,一个人仅需几分钟就能完成一个探头的安装。

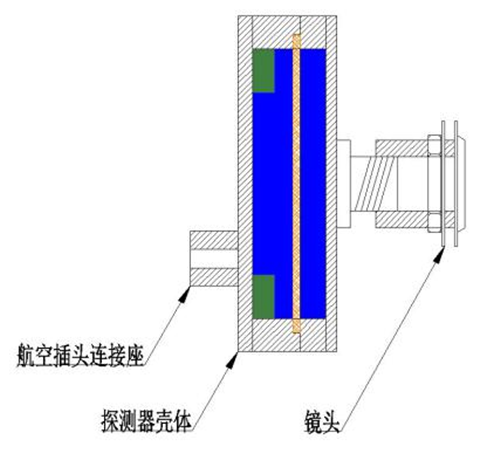

外形结构


技术参数

4.6熄灭装置产品介绍

MSE-100-GE熄灭装置安装在输送管道壁上,利用快速电磁阀控制水流,喷头喷出扇形水幕,最大面积的熄灭火花;同时独特设计的高压喷头具备防堵特点,可有效防止沾水物料对喷射孔的堵塞。熄灭装置具有以下优势:

1、结构紧凑,采用黄铜材质,防腐、耐氧化、耐压强;

2、雾化扇形水幕,达到最大的喷射面积;

3、采用快速电磁阀,最大限度的提高水流通过速度;

4、喷头带弹簧机构的防堵设计,可防止沾水物料堵塞孔;

5、采用内外牙活接,安装方便。

6、采用耐高温,防爆型电磁阀,适用于蒸汽等高温熄灭介质。

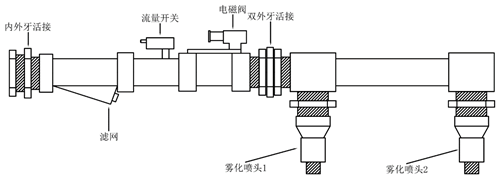

 外形结构


技术参数

输入电源

DC24V

功耗

< 24W

流量信号输出

无源常开触点 250V/1A  Max

材质

不锈钢

工作环境

0 -- +85℃

工作压强

0.6~1MPa

流量

>1.5L/S  @0.6MPa (水)

防护等级

IP66

电磁阀防爆等级

Ex mD 21 T130℃

接口

G1

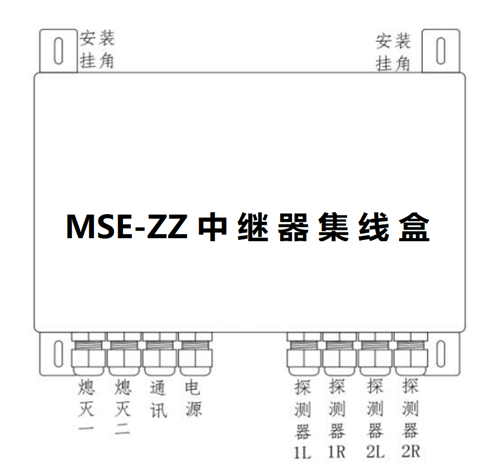

4.7中继器集线盒介绍

MSE-ZZ型中继器


技术参数

输入电源

DC24V

功耗

< 30W

显示

7 吋液晶触摸屏 (选配)

材质

1.5mm 镀锌钢板,表面喷涂

工作环境

(-40 -- +85) ℃

输出信号

继电器

MSE-ZZ型中继器机箱下方有 8 个用于穿线的防水接头,(防爆型接线口需根据方案定做)每个防水接头接线作 用已标出,接线时须注意:

1) 熄灭器使用两根(电磁阀 1 根, 流量传感器 1 根) 不低于 0.5mm2  的两芯 线;

2) 通讯线使用不低于 0.75mm2 且带屏蔽层的两芯线,接线时屏蔽层也要连 接在一起;

3)电源线使用不低于 0.5mm2 的两芯线;

4)探测器线使用不低于 0.5mm2  且带屏蔽层的四芯线,接线时  屏蔽层也要 连接在一起。

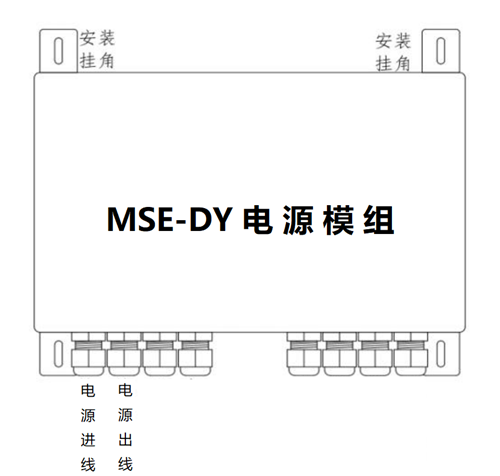

4.8电源模组介绍

MSE-DY电源模组(防爆型为MSE-DY-24)


输入电源

AC220v

功耗

< 30W

显示

材质

碳钢,表面喷涂

工作环境

(-40 -- +85) ℃

输出电源

DC24v

4.9报警控制器的安装

报警控制器内部有预留的安装孔,可以用膨胀螺栓将其固定在平整的墙面上,安装位置须避免雨淋,便于观察和维护。

主机和从机通讯连接线缆使用两芯屏蔽线,并保证可靠接地,不然通讯易受干扰甚至通讯故障。

注意:安装位置高于地面60cm,安装在无震动,防尘的电气控制器室内。

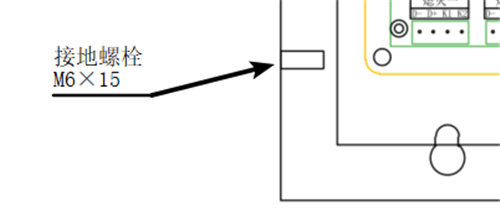

报警控制器箱内部配有接地端子,请务必可靠接地!


4.10探测器的安装

一个探测器点/管道由左右两个探测器组成,相同两个探测器不分彼此。探测器安装于管道的两侧;探测器外壳密封,接线口采用专用的航空插头。

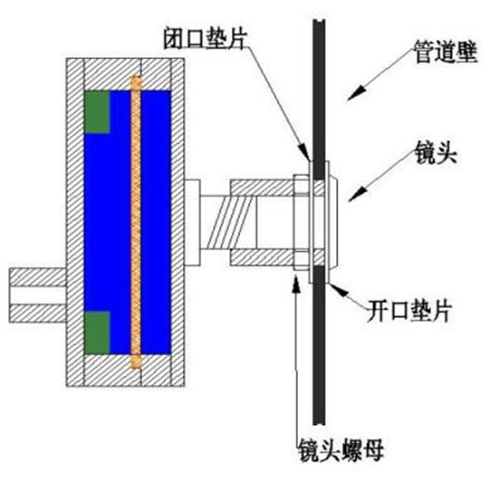

安装方法:

1、用金属开孔器在管道侧壁上开孔;

2、将镜头安装在安装手柄上,并插入管道中;

3、将开口垫片从安装手柄尾部套入将开口一侧的垫片部分插入管道壁,然后旋转垫片,将整个垫片选入管道内部;

4、将闭口垫片从安装手柄尾部套入,此时两个垫片应经管道壁加在中间;

5、将镜头螺母从安装手柄尾部套入安装在镜头上,并拧紧;

6、将探测器安装在已装好的镜头上,完成固定。





注意:

1.使用开孔器时,请戴好防护用具;

2.垫片和管道壁之间必须覆盖严密,不能留有漏光缝隙,否则会严重影响探测器工作

3.两个探测器在管道上要正对着安装,保持水平对齐;

4.探测器不可工作在有油污的环境,油污会在镜头的表面形成油污积层影响探测器工作;

5.安装探测器时请小心操作,以免划伤或打碎镜头;

6.探测器与控制器的连线必须采用4芯屏蔽电缆;

7.探测器内有光学器件,为增加探测器的使用寿命和提供探测的灵敏度,请将探测器安装于防雨、防尘、防日照的环境。

4.11熄灭器的安装

熄灭器的一端连接供水管道,另一端是喷头需要装在管道上;

安装方法:

1、松开活接,将喷头部分从熄灭器上拧下来;

2、用和安装镜头相同的方法将喷头固定在管道壁上;

3、将熄灭器和碰头连接好。
